热交换器排管焊缝表面缺陷检测-ACFM技术在压力容器领域的应用

一、检验背景：

换热器，是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器是化工、石油、动力、食品及其它许多工业部门的通用设备，在生产中占有重要地位。热交换管在使用中一直处于高温、高压、腐蚀等不同的环境下，随着使用时间的延长，不同程度可能会出现腐蚀、裂纹等缺陷，因而在役检测热交换管成为许多化工企业的迫切需求。

二、检验现状：

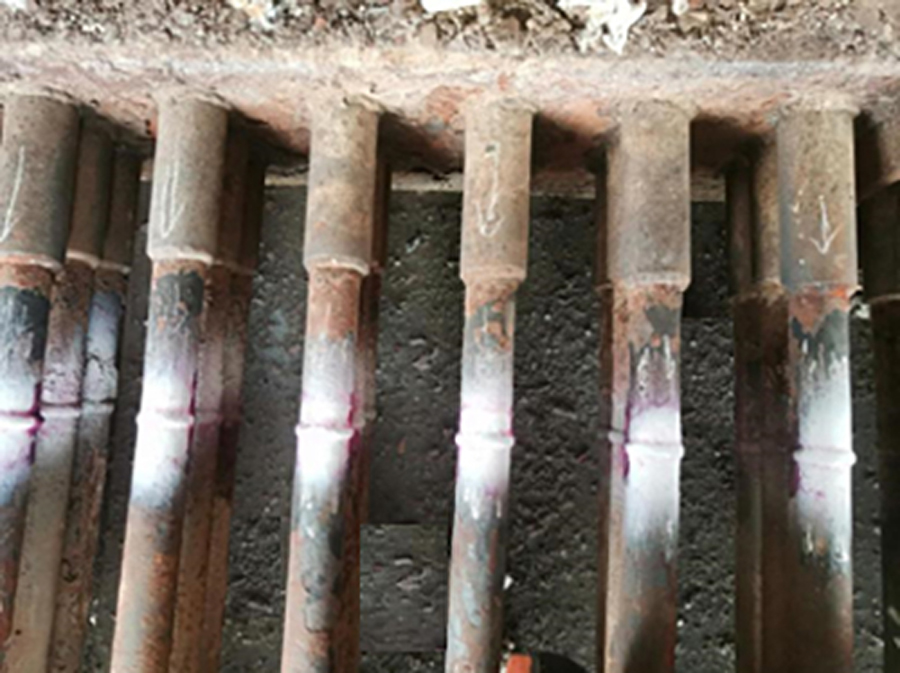

目前，换热管焊缝检测方法仍以常规检测为主，包括渗透检测，磁粉检测和射线检测，但渗透检测及磁粉检测受到作业空间限制，只能对第一排换热管的上半部进行检验。并且需要对管道进行提前打磨，费时费力。射线检测可以做到全检，但检测成本较高，且存在安全风险。

三、检验方法：

交流电磁场检测（简称ACFM）技术是基于电磁感应原理的结构表面或近表面缺陷非接触无损检测方法。可以通过制作适用于不同管径的楔块对缺实现对小径管对接焊缝的稳定检验，且笔式探头可穿过排管空间，对所有管道进行检测，无需担心漏检。

四、技术优势：

1、可根据管径定制楔块，实现排管焊缝的全检测，避免了磁粉和渗透检测作业空间受限的缺点；

2、适用于碳钢、不锈钢、铝合金等多种材料，解决磁粉检测无法对异种钢对接焊缝检测的问题；

3、对环境及人体无污染，避免射线检测存在的安全问题。即时输出结果，提高了检验效率。

五、典型应用：

1、热交换器排管对接焊缝疲劳裂纹的检测；

2、异种钢对接管道焊缝表面缺陷的检测。
