高压电缆铅封缺陷检测-ACFM技术在电力能源领域的应用

一、检验背景：

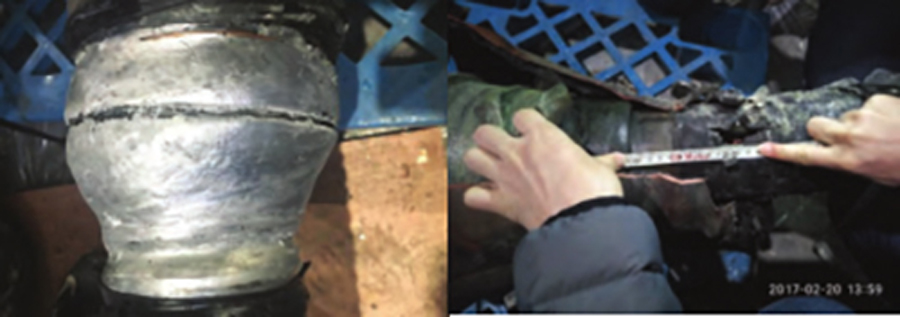

铅封主要用于尾管端部与金属保护套内部电缆之间的连接，目前在高压输电虽然工艺繁琐，但由于其具有良好的强度及耐老化性能，且密封性能可靠，故仍在广泛使用。

二、检验现状：

铅封目前使用的检测方法为目视检测，需要将铅封的热缩套和防水带进行移除，工序复杂，效率也很低。除此之外，超声法、X射线法及涡流法也逐渐开始应用。超声法受到耦合限制，需要拆除表面保护层进行检测，多用于电缆安装前的测试。不拆除外部防护层的检测手段有射线检测和涡流检测。射线检测现场工作环境复杂，实际操作困难，且由于线缆内部并非整体，内部存在间隙，亦存在的漏检、误报风险。涡流检测手段则受困于探头提离高度，普通涡流检测设备提离高度只有1-2mm，无法满足电缆铅封5mm以上保护层的穿透要求。

三、检验方法：

交流电磁场检测（简称ACFM）技术是基于电磁感应原理的结构表面或近表面缺陷非接触无损检测方法。通过提高信号强度，降低信号频率，以及改善信号在非导体材料中的衰减算法，实现了5mm厚度保护层下工件的检测。

四、技术优势：

1、相较于目视检测及超声检测，无需去除保护层，直接进行检验，节约检测成本；

2、对环境及人体无污染，避免射线检测存在的安全问题；

3、检测深度可达3mm，提离高度可达6mm，相较涡流检测效果更好；

4、即时输出结果，提高了检验效率，数字化检查测，便于数据保存，溯源。

五、典型应用：

1、在役高压电缆铅封缺陷检测；

2、电网耐张线夹缺陷检测。
