在役天然气管道表面缺陷检测-ACFM技术在石油化工领域的应用

一、检验背景：

油气管道是承担尤其运输，保护国家能源安全的重要设施，为了保证在役管道安全、平稳的运行，就必须对其进行风险分析，了解缺陷所在，及时进行相应的检修和维护。

二、检验现状：

油气管道的表面缺陷检测以磁粉检测和渗透检测应用最为广泛，但二者均需要对检测表面进行处理，费时费力，所使用耗材也会对环境造成影响。漏磁检测以及涡流检测作为新兴检测技术，因其无需对表面进行处理的优点，也开始小范围应用。但漏磁检测只能对腐蚀型坑洞等缺陷进行检测，无法检测裂纹等缺陷，而涡流检测受到趋肤效应影响，检测深度只有1-2mm，均存在一定局限性。

三、检验方法：

交流电磁场检测（简称ACFM）技术是基于电磁感应原理的结构表面或近表面缺陷非接触无损检测方法，能够对输采油管道的焊缝及本体的表面、近表面缺陷进行发现及定量，检测深度可达3mm。

四、技术优势：

1、检测时无需去除管道表面漆层，避免普通磁粉及渗透检测所需打磨工作，提高检测效率；

2、相较于磁粉及渗透检测，无需耗材，节约成本，保护环境；

3、碳钢管道检测深度可达3mm，相较于涡流检测的1-2mm，检测范围更广；

4、对裂纹缺陷更加敏感，漏磁检测对腐蚀型坑洞缺陷更加敏感，二者互补。

五、典型应用：

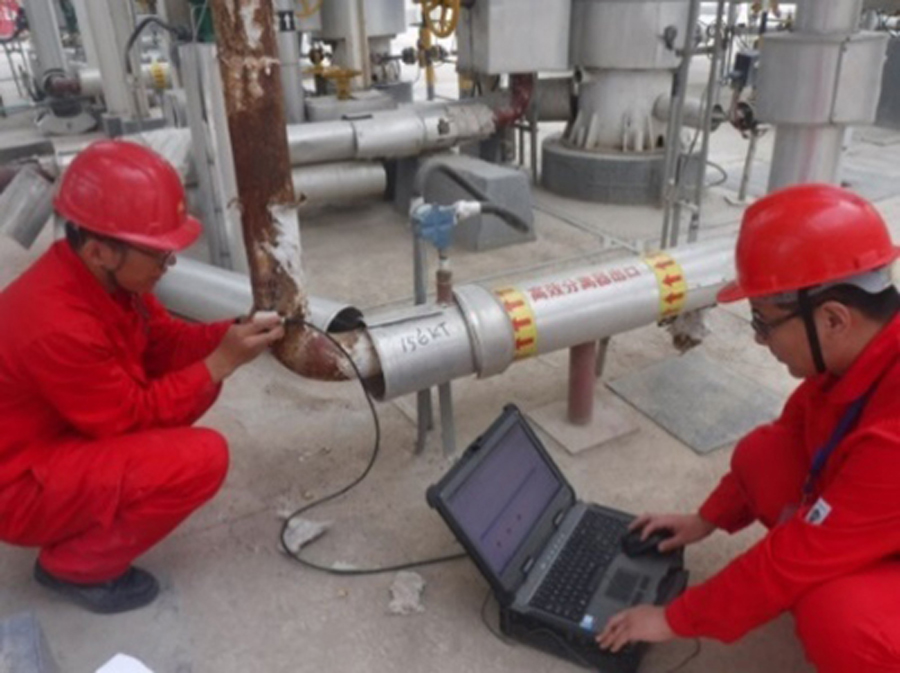

1、天然气站输气管道缺陷检测；

2、长输管道表面缺陷检测。
