核级不锈钢小径管缺陷检测-ACFM技术在民用核能领域的应用

一、检验背景：

确保焊接结构制造质量，保证其安全运行，必须通过检验控制焊接缺陷的产生和流出。核电系统中，由于管道内部运输腐蚀性介质或管道运行外部环境恶劣，通常采用不锈钢材质管道，以提高其安全性。

二、检验现状：

对于不锈钢小径管而言，常规检测技术具有很大的局限性。因管壁较薄，超声检测局限性较大。常规的表面、近表面缺陷检测方法中，对不锈钢材质来说，磁粉检测无法使用；渗透检测只能对表面开口缺陷进行检测；涡流检测受制于穿透深度，对壁厚稍大（2-3mm）的管道检出效果不够好。目前最常用的检测方法为射线检测，但缺点是费时费力，也存在安全风险。

三、检验方法：

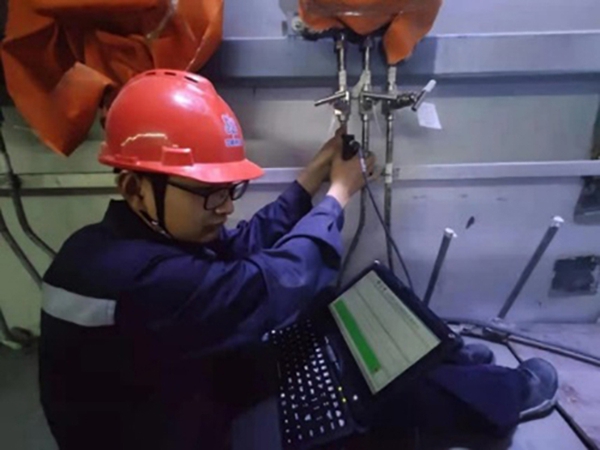

ACFM技术通过制作小径管链式扫查架以及适用于不同管径的探头，来保证探头扫查的稳定性，从而实现了对不锈钢小径管的缺陷检测。

四、技术优势：

1、基于电磁感应原理，避免了超声检测存在的盲区问题；

2、适用于碳钢、不锈钢、铝合金等多种材料，解决磁粉检测无法对不锈钢检测的问题；

3、可对近表面缺陷进行检测，弥补了渗透检测只能检测表面开口缺陷的不足；

4、对不锈钢的检测深度可达5mm，可一次对小径管管壁进行全检测，解决了涡流检测深度不足的问题；

5、对环境及人体无污染，避免射线检测存在的安全问题，即时输出结果，提高了检验效率。

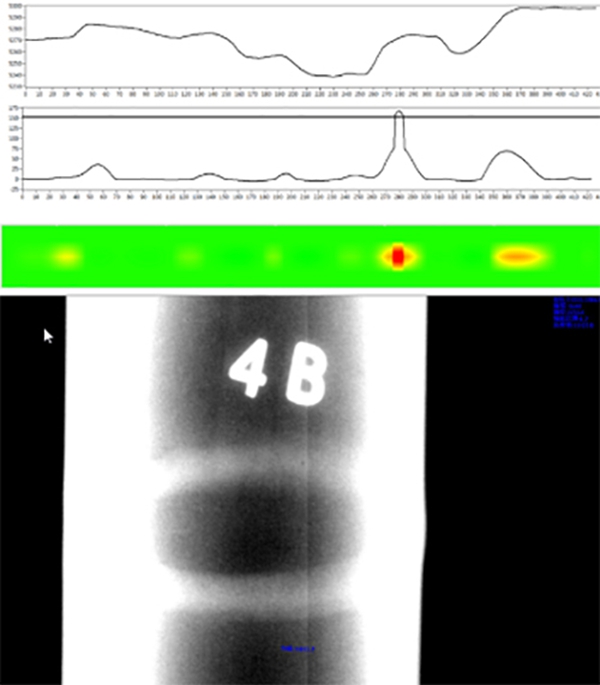

五、典型应用：

1、不锈钢小径管，薄壁不锈钢焊接缺陷的检测；

2、异种钢对接管道，复合钢表面缺陷的检测。
